[FF01 Serie] Not-Halt-Schalter mit niedrigem Profil / Nur 13,6mm Einbautiefe Kürzester Not-Halt-Schalter seiner Klasse

12.05.2020

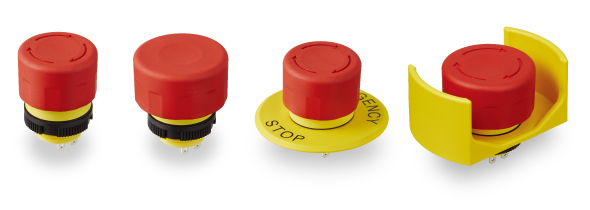

[FF01 Serie] Not-Halt-Schalter mit niedrigem Profil

Mit 13,6mm Einbautiefe kürzester Not-Halt-Schalter seiner Klasse*

---------------------------------------------------------------------------------------------

Gleitriegelmechanismus

Unser innovativer Gleitriegelmechanismus verfügt über einen geneigten Schaltermittelbereich für das Einrasten, um einen sicheren Stromkontakt zu gewährleisten. Wenn der Kontakt geschlossen ist, erlaubt der Mechanismus nur Kräfte in der Kontaktverbindungsrichtung. Wenn der Kontakt geöffnet ist, erlaubt der Mechanismus nur Kräfte in der Kontaktfreigaberichtung. Im Fall von Schwingungen oder Stößen widersteht der
Kontakt der Bewegung in der Verbindungsrichtung und behält dadurch den AUS-Zustand bei, was die Sicherheit erhöht.
(Patent angemeldet)

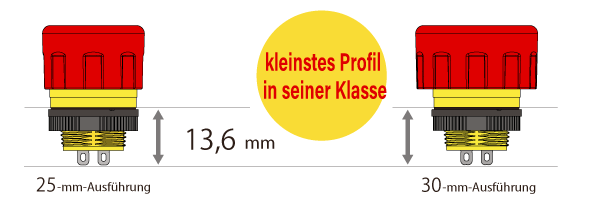

13,6 mm Profil hinter dem Panel

Der Gleitriegelmechanismus erreicht das kleinste Profil hinter dem Panel in seiner Klasse mit nur 13,6 mm.* Das niedrige Profil verringert die Anforderungen an die Anlagetiefe und den Platzbedarf.
* (Branchenweit die kürzeste Länge des Schalterkörpers einschließlich der Anschlüsse, Untersuchung des Unternehmens mit Stand vom November 2019)

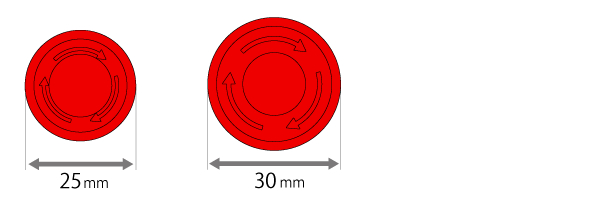

Nur 25mm Druckknopf-Durchmesser

Der kleine Druckknopf misst nur 25 mm im Durchmesser und ermöglicht eine hohe Dichte an
Bedienelementen auf dem Panel. Für eine platzsparende Installation stehen Druckknöpfe mit
25mm und 30mm zur Auswahl.

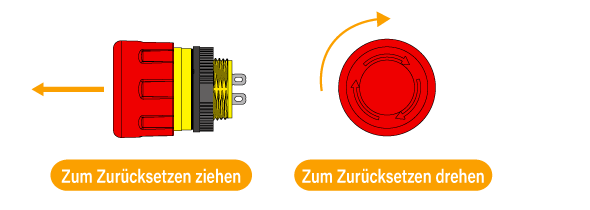

Zwei Rücksetzmethoden: Ziehen oder Drehen

Der Schalter kann entweder durch Ziehen oder Drehen zurückgesetzt werden.

Abdichtung der Frontplatte

Der Dichtungsmechanismus der Frontplatte erfüllt die Anforderungen der IEC 60529 IP65.

Zutreffende Standards

 Nennleistung

 24 V DC, 0,5 A

Gemeinsame Spezifikation

Φ25 mm Schalter

Φ30 mm Schalter

Hauptanwendungen

Tragbare Geräte und Handterminals, einschließlich kompakter drahtloser Fernbedienungen (Programmierhandgeräte)

Produktveröffentlichungsdatum

12. Mai 2020

PDF

[FF01 Serie] Not-Aus-Schalter mit niedrigem Profil / Branchenweit kleinste Klasse mit nur 13,6mm Profil hinter dem Panel(PDF)

Instruction Manual

Bitte beachten Sie, dass sich die verschiedenen aufgeführten Spezifikationen ohne vorherige Ankündigung ändern können.
Bitte kontaktieren Sie bezüglich der aktuellen Spezifikationen Ihren Ansprechpartner in unserem Unternehmen.
